增强型宽带低通滤波器
1、典型性能
- 频率范围: DC-18GHz（可扩展到26.5GHz）
- 截止频率: 0.5-18GHz
- 通带插入损耗: ＜1dB
- 带内驻波: 1.3（max）
- 温度范围: -55 to +85 deg. C.
2、主要性能指标
产品型号 |
频率范围 |
带内插损 |
驻波 |
平坦度 |
带外抑制 |
HFDC/005LE |
DC-0.5GHz |
0.6dB |
1.3 |
0.3 |
50dB@0.7GHz-8GHz |
HFDC/01LE |
DC-1GHz | 0.6dB |
1.3 |
0.3 |
50dB@1.4GHz-8GHz |
HFDC/02LE |
DC-2GHz | 0.6dB |
1.3 |
0.3 |
50dB@2.6GHz-8GHz |
HFDC/04LE |
DC-4GHz | 0.7dB |
1.3 |
0.3 |
50dB@4.8GHz-18GHz |
HFDC/08LE |
DC-8GHz |
0.7dB |
1.3 |
0.3 |
50dB@9.2GHz-26.5GHz |
HFDC/12LE |
DC-12GHz |
0.8dB |
1.3 |
0.3 |
50dB@14GHz-26.5GHz |
HFDC/18LE |
DC-18GHz |
1.0dB |
1.3 |
0.3 |
50dB@21GHz-26.5GHz |
*可根据客户要求进行定制
3、典型测试曲线

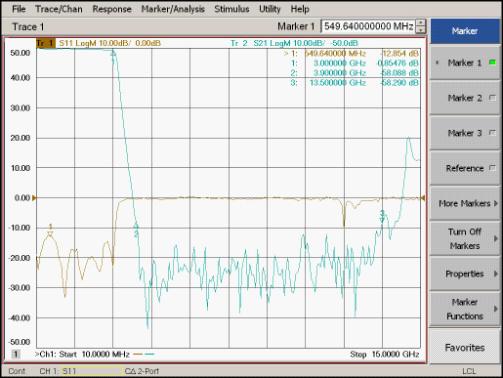

HFDC/03LE测试曲线

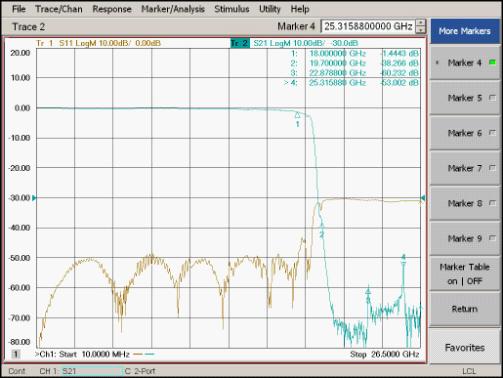

HFDC/18LE测试曲线
