增强型宽带高通滤波器
1、典型性能
  • 频率范围: DC-18GHz（可扩展到26.5GHz）
  • 截止频率: 0.5-18GHz
  • 通带插入损耗: ＜1dB
  • 带内驻波: 1.8（max）
  • 温度范围: -55 to +85 deg. C.
2、主要性能指标

产品型号

带外频率

带内插损

驻波

平坦度

带外抑制

HF005HE

0.5GHz

0.8dB@0.5GHz-8GHz

1.8

0.5

40dB@DC-0.3GHz

HF01HE

1GHz

0.8dB@1GHz-12GHz

1.8

0.5

40dB@DC-0.7GHz

HF02HE

 2GHz

0.8dB@2GHz-18GHz

1.8

0.5

40dB@DC-1.7GHz

HF04HE

4GHz

0.8dB@3.2GHz-18GHz

1.8

0.5

50dB@DC-2.6GHz

HF08HE

8GHz

0.8dB@4GHz-18GHz

1.8

0.5

50dB@DC-3.6GHz

*可根据客户要求进行定制

3、典型测试曲线

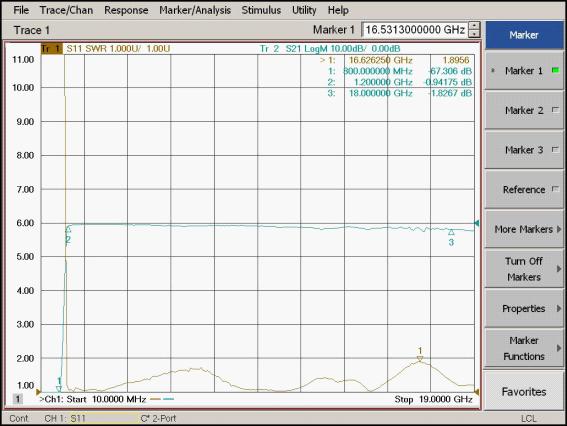

HF08HE测试曲线



4、国外相关厂商

Filtronetics

http://www.filtro.net

RLC Electronics

http://www.rlceletronics.com
