模拟IQ发射模块 (HWM_IQ_ATX)
1、特点
  • 尺寸小：22*28mm
  • 低功耗：+5.0V, ≤290mA
  • 射频带宽宽 1.5GHz – 2.5GHz（可通过调整滤波器）
  • 支持多种制式（WCMDA，TD-SCDMA，WiMAX等）
  • 载波灵活配置（1-6载波）
  • 温度范围宽：-40 to +85℃
  • 温差：自动校准
  • 输入阻抗：50Ω
2、典型性能
  • 输入信号：模拟IQ信号，DC- 400MHz
  • 输出功率：> -10dBm/载波
  • 增益调整范围：>10dB
  • 带内平坦度： ≤1dB
  • P1dB： ≥15dBm
  • 噪底：≤-130dBm/Hz
  • 本振泄漏：≤-60dBm （校准后）
  • 带外杂散：≤-50dBc （校准后）
  • ACLR：≤-55dB（TD-SCDMA 6载波）
3、应用
  • 软件无线电
  • 无线通信基站系统
  • 医疗设备
  • 航空航天

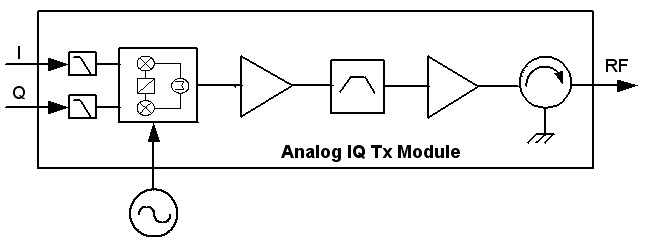

4、框图

*可根据用户要求定制
